Wasserpumpe und Magneto für Sea-Doo GTX von 2016

Wasserpumpe und Magneto

1

TIMING/DRIVE COVER ASS Y

420910521

420481440

821,02€ Einzelpreis inkl. MwSt.

2

BEARING NEEDLE

420232482

24,32€ Einzelpreis inkl. MwSt.

3

PLUG SCREW M20 X 1.5

420641317

16,56€ Einzelpreis inkl. MwSt.

4

PLUG SCREW M10 X 1

420641323

16,46€ Einzelpreis inkl. MwSt.

5

OIL SEAL

420650310

420650315

13,80€ Einzelpreis inkl. MwSt.

6

ROTARY SEAL

420650370

420650371

51,26€ Einzelpreis inkl. MwSt.

7

GICLEUR D HUILE ASS Y

420856877

67,00€ Einzelpreis inkl. MwSt.

8

BANJO SCREW

420840181

16,98€ Einzelpreis inkl. MwSt.

9

FLANGED TORX SCREW M6 X 16

420641048

3,52€ Einzelpreis inkl. MwSt.

10

OIL SIEVE

420956950

19,33€ Einzelpreis inkl. MwSt.

11

FLANGED TORX SCREW M6 X 85

420641228

8,76€ Einzelpreis inkl. MwSt.

12

FLANGED TORX SCREW M6 X 35

420641258

4,00€ Einzelpreis inkl. MwSt.

13

CLAMP

420853414

21,28€ Einzelpreis inkl. MwSt.

14

VALVE SEAT SLEEVE

420256606

34,46€ Einzelpreis inkl. MwSt.

15

COMPRESSION SPRING

420939400

420939401

16,91€ Einzelpreis inkl. MwSt.

16

COMPRESSION SPRING

420939211

10,28€ Einzelpreis inkl. MwSt.

17

PISTON VALVE

420256630

420256638

26,42€ Einzelpreis inkl. MwSt.

18

PLUG SCREW M20 X 1.5

420641052

44,72€ Einzelpreis inkl. MwSt.

19

O-RING

420230890

6,32€ Einzelpreis inkl. MwSt.

20

PUMP SHAFT ASS Y

420837472

65,00€ Einzelpreis inkl. MwSt.

21

OIL PUMP ROTOR 16 MM

420956675

41,92€ Einzelpreis inkl. MwSt.

22

NEEDLE PIN

420929070

2,24€ Einzelpreis inkl. MwSt.

23

OIL PUMP COVER

420811590

420811591

42,86€ Einzelpreis inkl. MwSt.

24

FLANGED TORX SCREW M6 X 16

420641048

3,52€ Einzelpreis inkl. MwSt.

25

IMPELLER

420922801

18,90€ Einzelpreis inkl. MwSt.

26

WATER PUMP HOUSING ASS Y

420922686

420922921

343,01€ Einzelpreis inkl. MwSt.

27

GASKET

420950840

17,82€ Einzelpreis inkl. MwSt.

28

FLANGED TORX SCREW M6 X 25

420641238

3,84€ Einzelpreis inkl. MwSt.

29

TORX FLANGED SCREW M6 X 105

420641338

8,76€ Einzelpreis inkl. MwSt.

30

OIL FILTER

420956741

15,82€ Einzelpreis inkl. MwSt.

31

OIL FILTER COVER

420612080

420612081

13,06€ Einzelpreis inkl. MwSt.

32

O-RING

420850500

3,76€ Einzelpreis inkl. MwSt.

33

O-RING

420230920

420230923

3,72€ Einzelpreis inkl. MwSt.

34

HEX. SCREW M8 X 140.5

420641103

420641104

16,08€ Einzelpreis inkl. MwSt.

35

O-RING

420950860

4,58€ Einzelpreis inkl. MwSt.

36

SPACER

420857229

24,32€ Einzelpreis inkl. MwSt.

37

HEX. NUT M8

420842610

15,92€ Einzelpreis inkl. MwSt.

38

STATOR PLATE

420889721

420889726

365,54€ Einzelpreis inkl. MwSt.

39

MAGNETO FLYWHEEL

420296900

522,38€ Einzelpreis inkl. MwSt.

40

FLANGED TORX SCREW M6 X 35

420641258

4,00€ Einzelpreis inkl. MwSt.

41

RETAINING PLATE

420926300

18,48€ Einzelpreis inkl. MwSt.

42

FLANGED TORX SCREW M6 X 16

420641048

3,52€ Einzelpreis inkl. MwSt.

43

TRIGGER WHEEL

420664082

420966851

21,42€ Einzelpreis inkl. MwSt.

44

STARTER DOUBLE GEAR

420834874

420834871

356,00€ Einzelpreis inkl. MwSt.

45

SCREW KIT

295501043

295501162

17,95€ Einzelpreis inkl. MwSt.

46

GASKET

420931130

27,94€ Einzelpreis inkl. MwSt.

47

CRANKSHAFT POSITION SENSOR ASSY

420966570

123,70€ Einzelpreis inkl. MwSt.

48

SEAL_O-RING

420431580

17,62€ Einzelpreis inkl. MwSt.

49

FLANGED TORX SCREW M6 X 16

420641048

3,52€ Einzelpreis inkl. MwSt.

50

BALL BEARING WITH BELLOWS ASSY

420832648

163,01€ Einzelpreis inkl. MwSt.

51

O-RING

420631610

420631612

5,06€ Einzelpreis inkl. MwSt.

52

GEAR CLAMP

420853023

8,76€ Einzelpreis inkl. MwSt.

53

GEAR CLAMP

420851653

8,76€ Einzelpreis inkl. MwSt.

54

FORMED HOSE

420922825

420922828

51,74€ Einzelpreis inkl. MwSt.

55

OETIKER CLAMP

420851683

12,04€ Einzelpreis inkl. MwSt.

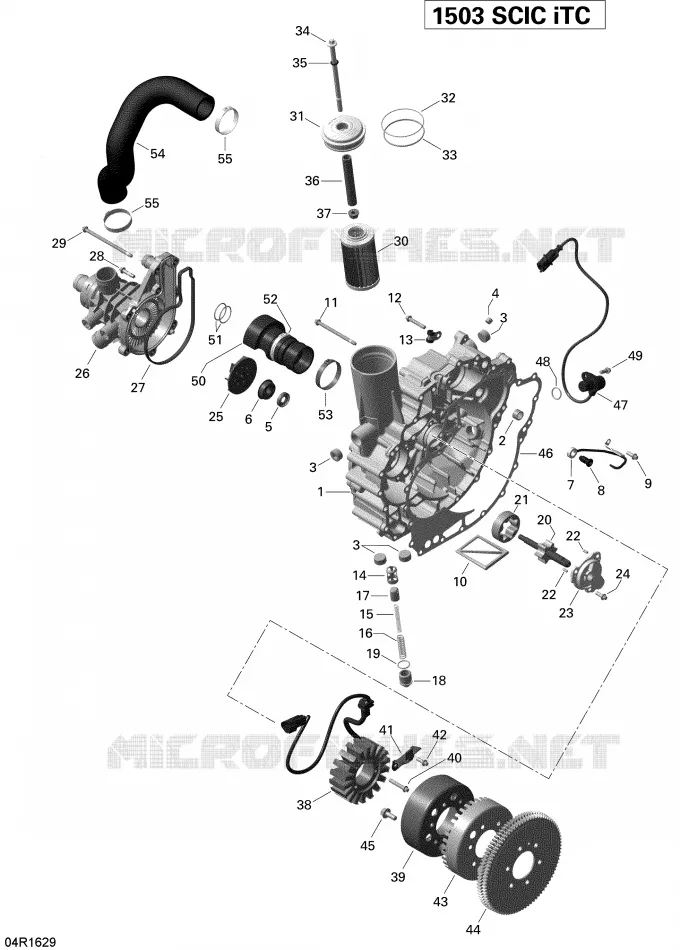

Auf dieser Seite finden Sie die detaillierte Wasserpumpe und Magneto SEA-DOO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-SEA-DOO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
