02- ELEKTRISCHER KABELBAUM - MAIN HARNESS - 278004192 für Sea-Doo SPARK 900 HO ACE 3UP 63RF Convenience package von 2024

ROTAX - VENTILTRIEB

KÜHLSYSTEM

1000

WIRING HARNESS MAIN

278004192

719,02€ Einzelpreis inkl. MwSt.

BATTERY CABLE

278003714

83,00€ Einzelpreis inkl. MwSt.

COM

HOUSING

710002706

23,28€ Einzelpreis inkl. MwSt.

COM

LOCK

710002705

5,18€ Einzelpreis inkl. MwSt.

COM

TERMINAL_AMPHENOL FEMALE

710005438

4,84€ Einzelpreis inkl. MwSt.

COM

TERMINAL_AMPHENOL FEMALE

710005439

5,18€ Einzelpreis inkl. MwSt.

ECMB

COVER

710001591

14,42€ Einzelpreis inkl. MwSt.

ECMB

FEMALE TERMINAL HOUSING, 48 CIRCUITS

710001588

56,86€ Einzelpreis inkl. MwSt.

ECMB

PLUG

710001593

2,58€ Einzelpreis inkl. MwSt.

ECMB

PLUG

710001592

2,58€ Einzelpreis inkl. MwSt.

ECMB

FEMALE TERMINAL

710001590

2,42€ Einzelpreis inkl. MwSt.

ECMB

FEMALE TERMINAL

710001727

3,66€ Einzelpreis inkl. MwSt.

ECMB

FEMALE TERMINAL

710001589

2,58€ Einzelpreis inkl. MwSt.

COVER_FUSE BOX

278004198

16,51€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 3 AMP

710001008

4,50€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 3 AMP

710001008

4,50€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 15 AMPERES

710000745

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 15 AMPERES

710000745

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 30 AMPERES

710000747

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 7.5 AMPERES

710000743

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 30 AMPERES

710000747

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 30 AMPERES

710000747

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 7.5 AMPERES

710000743

9,72€ Einzelpreis inkl. MwSt.

LITTLE FUSE, 7.5 AMPERES

710000743

9,72€ Einzelpreis inkl. MwSt.

BOX_FUSE ASSY

278002824

41,92€ Einzelpreis inkl. MwSt.

SEAL PLUG

278002880

9,36€ Einzelpreis inkl. MwSt.

RELAY 30 AMP

278003828

15,17€ Einzelpreis inkl. MwSt.

WIRE SEAL

278000218

5,00€ Einzelpreis inkl. MwSt.

WIRE SEAL

710000048

8,78€ Einzelpreis inkl. MwSt.

WIRE SEAL

278001065

8,78€ Einzelpreis inkl. MwSt.

FEMALE TERMINAL

515177177

7,44€ Einzelpreis inkl. MwSt.

FEMALE TERMINAL

710000918

8,78€ Einzelpreis inkl. MwSt.

TERMINAL

278002578

1,24€ Einzelpreis inkl. MwSt.

CONNECTOR_FEMALE 4 CAVITIES

278002185

9,07€ Einzelpreis inkl. MwSt.

LOCK

710001222

2,40€ Einzelpreis inkl. MwSt.

WIRE SEAL

278002186

6,48€ Einzelpreis inkl. MwSt.

FEMALE TERMINAL

278002187

7,24€ Einzelpreis inkl. MwSt.

GND1 (ST)

TERMINAL_FEMALE

278001392

5,46€ Einzelpreis inkl. MwSt.

GND2 (ST)

TERMINAL_FEMALE

278001392

5,46€ Einzelpreis inkl. MwSt.

HIC

HOUSING

278003535

30,74€ Einzelpreis inkl. MwSt.

HIC

TERMINAL_MOLEX FEMALE

515178018

1,34€ Einzelpreis inkl. MwSt.

HIC1

CONNECTOR_FEMALE 20 CAVITIES

278002858

26,66€ Einzelpreis inkl. MwSt.

HIC1

TERMINAL_MOLEX FEMALE

515178018

1,34€ Einzelpreis inkl. MwSt.

HIC1

TERMINAL_MOLEX FEMALE

515178014

2,76€ Einzelpreis inkl. MwSt.

HIC2

CONNECTOR_MOLEX MALE 6 CAVITIES

278003866

15,88€ Einzelpreis inkl. MwSt.

HIC2

TERMINAL-MALE

515178013

3,66€ Einzelpreis inkl. MwSt.

IBR

HOUSING, 16 CIRCUITS

278003484

20,06€ Einzelpreis inkl. MwSt.

IBR

SEAL PLUG

278002880

9,36€ Einzelpreis inkl. MwSt.

IBR

SEALING CAP

278002860

2,04€ Einzelpreis inkl. MwSt.

IBR

SEAL

278003046

1,06€ Einzelpreis inkl. MwSt.

IBR

FEMALE TERMINAL

278003045

3,56€ Einzelpreis inkl. MwSt.

IBR

TERMINAL_MOLEX FEMALE

515178018

1,34€ Einzelpreis inkl. MwSt.

RE2

CONNECTOR_FEMALE 3 CAVITIES

710000879

30,74€ Einzelpreis inkl. MwSt.

RE2

SEAL

710000881

20,48€ Einzelpreis inkl. MwSt.

RE2

SEAL

278003685

20,09€ Einzelpreis inkl. MwSt.

RE2

TERMINAL

710000877

10,87€ Einzelpreis inkl. MwSt.

STS

CONNECTOR_FEMALE 2 CAVITIES

515177192

10,87€ Einzelpreis inkl. MwSt.

STS

WIRE SEAL

710001163

8,78€ Einzelpreis inkl. MwSt.

STS

FEMALE TERMINAL

710001164

10,18€ Einzelpreis inkl. MwSt.

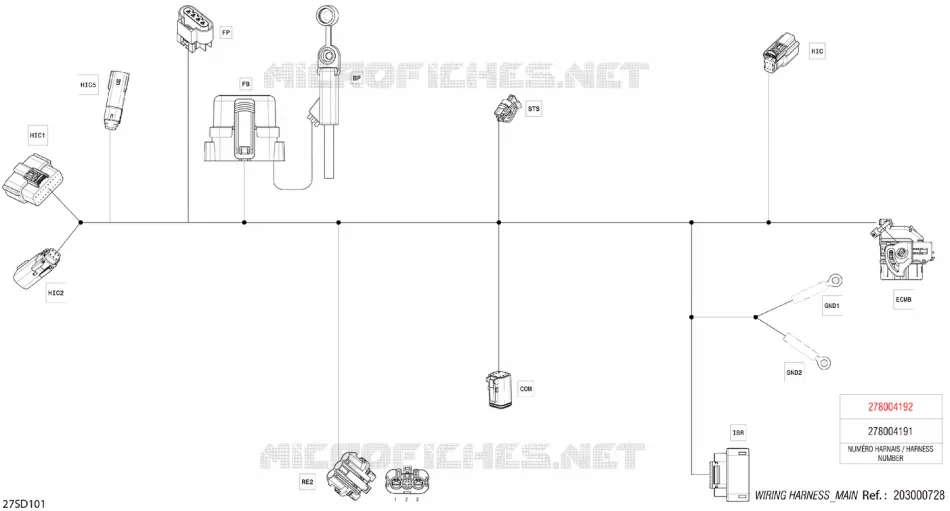

Auf dieser Seite finden Sie die detaillierte 02- ELEKTRISCHER KABELBAUM - MAIN HARNESS - 278004192 SEA-DOO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-SEA-DOO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
